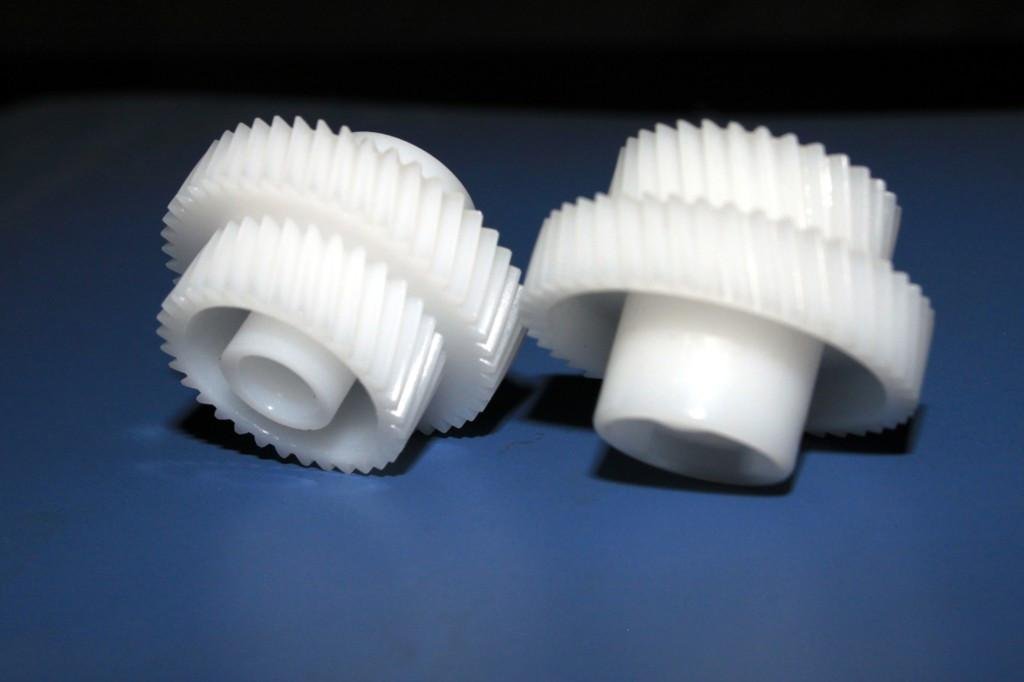

　　1、塑胶齿轮是采用塑料材料注塑而成的传动结构，塑胶制成的齿轮具有质量轻盈、产量高、成本低等优点，在一些轻载的场所可以替代金属齿轮进行工作，但是塑胶齿轮的强度较低，长时间的让齿轮相互的挤压嵌合使用，从而需要一种带有加强结构的塑胶齿轮，提高齿轮的使用寿命。

　　2、在中国专利cn219692185u中公开的一种带有加强结构的塑胶齿轮，该带有加强结构的塑胶齿轮，通过转动螺纹套，让螺纹套在固定环的表面进行转动，由于螺纹套的内壁与固定环相契合，在螺纹的推动下，螺纹套沿着固定环的表面向下移动，这时螺纹套带动定位环一同向下移动，定位环会挤压橡胶套的侧端部，同时定位环的末端与固定环固定连接，通过固定环与定位环的相互挤压，让橡胶套紧贴固定杆的表面，将固定环固定在固定杆的表面，便于安装，增加使用的便利性，但是，该带有加强结构的塑胶齿轮，在解决问题的同时，具有以下缺陷：

　　3、该带有加强结构的塑胶齿轮通过第二固定台带动弧形板沿着塑胶齿轮本体的内壁向下滑动，对塑胶齿轮的内壁进行支撑，从而使塑胶齿轮本体能够承受较大的应力，但弧形板与塑胶齿轮的内部并未设置有限位结构，在长时间使用下，两者之间的摩擦力越来越大，从而当弧形板在塑胶齿轮的内部进行滑动时，容易使弧形板在第二固定台的拉扯下发生翻转，从而失去支撑效果，降低了该装置的使用寿命。

　　2、为此，本实用新型的一个目的在于提出一种带有加强结构的塑胶齿轮，旨在解决现有技术中的带有加强结构的塑胶齿轮弧形板在塑胶齿轮的内部进行滑动时，容易使弧形板在第二固定台的拉扯下发生翻转，从而失去支撑效果的问题。

　　3、为了实现上述目的，本实用新型一方面的实施例提供一种带有加强结构的塑胶齿轮，包括塑胶齿轮本体，所述塑胶齿轮本体的内部对称开设有t型槽，所述t型槽的内部固定连接有滑动杆，所述滑动杆的表面滑动连接有t型块，所述t型块的两侧均固定连接有弹簧，所述弹簧的一端与t型槽的内部两侧固定连接，所述t型块的一侧固定连接有固定筒，所述固定筒的内部固定连接有连接轴。

　　4、由上述任一方案优选的是，所述t型槽、滑动杆、t型块和弹簧均设置有多组呈圆周阵列设置，所述t型槽、滑动杆和t型块均设置有四组，从而使该装置更加稳定，弹簧为两两一组设置在t型块的两侧，且设置在滑动杆的外侧与t型槽的内部固定连接，从而避免弹簧发生折弯，提高了该装置的使用寿命。

　　5、由上述任一方案优选的是，所述连接轴的一端对称固定连接有固定架板，所述固定架板的内部转动连接有十字转轴，所述十字转轴的设置，能够减小连接轴在转动过程中的产生的晃动力，提高了该装置的稳定性。

　　6、由上述任一方案优选的是，所述固定架板的内侧设置有u型架板，所述u型架板的内侧与十字转轴的两端转动连接，所述u型架板与十字转轴的另外两端转动连接，且配合十字转轴能够提高转动角度的补偿能力，从而提高了该装置的稳定性。

　　7、由上述任一方案优选的是，所述安装筒的外侧设置有螺纹帽，所述螺纹帽的内部与螺纹的表面螺纹连接，所述螺纹与螺纹帽的设置，能够对键槽进行固定，从而提高了该装置的稳定性。

　　8、由上述任一方案优选的是，所述安装筒的一端开设有安装槽，所述安装槽的内壁开设有键槽，所述安装槽与键槽的设置，能够配合外接转轴进行传动连接，提高了该装置实用性。

　　10、1、该带有加强结构的塑胶齿轮通过t型块配合t型槽对塑胶齿轮本体进行支撑，当在传动过程中发生振动或收到外界的力时，固定筒带动t型块在滑动杆的表面滑动，对两组弹簧进行拉伸和挤压，从而进行缓冲，避免塑胶齿轮本体收到外界的力，从而使支撑更加稳定，提高了该装置的使用寿命。

　　11、2、该带有加强结构的塑胶齿轮通过外接转轴配合键槽带动安装筒转动，安装筒配合u型架板带动十字转轴转动，十字转轴配合固定架板带动连接轴转动，连接轴配合固定筒带动t型块转动，t型块配合滑动杆与t型槽带动塑胶齿轮本体进行转动，当u型架板发生震动偏移时，带动十字转轴进行轻微的纵向转动，从而减小震动，提高了该装置的稳定性。

　　12、本实用新型附加的方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

　　1.一种带有加强结构的塑胶齿轮，其特征在于，包括塑胶齿轮本体（1），所述塑胶齿轮本体（1）的内部对称开设有t型槽（2），所述t型槽（2）的内部固定连接有滑动杆（3），所述滑动杆（3）的表面滑动连接有t型块（4），所述t型块（4）的两侧均固定连接有弹簧（5），所述弹簧（5）的一端与t型槽（2）的内部两侧固定连接，所述t型块（4）的一侧固定连接有固定筒（6），所述固定筒（6）的内部固定连接有连接轴（7）。

　　2.如权利要求1所述的带有加强结构的塑胶齿轮，其特征在于，所述t型槽（2）、滑动杆（3）、t型块（4）和弹簧（5）均设置有多组呈圆周阵列设置。

　　3.如权利要求1所述的带有加强结构的塑胶齿轮，其特征在于，所述连接轴（7）的一端对称固定连接有固定架板（8），所述固定架板（8）的内部转动连接有十字转轴（9）。

　　4.如权利要求3所述的带有加强结构的塑胶齿轮，其特征在于，所述固定架板（8）的内侧设置有u型架板（10），所述u型架板（10）的内侧与十字转轴（9）的两端转动连接。

　　5.如权利要求4所述的带有加强结构的塑胶齿轮，其特征在于，所述u型架板（10）的一侧固定连接有安装筒（11），所述安装筒（11）的表面一端开设有螺纹（12）。

　　6.如权利要求5所述的带有加强结构的塑胶齿轮，其特征在于，所述安装筒（11）的外侧设置有螺纹帽（13），所述螺纹帽（13）的内部与螺纹（12）的表面螺纹连接。

　　7.如权利要求6所述的带有加强结构的塑胶齿轮，其特征在于，所述安装筒（11）的一端开设有安装槽（14），所述安装槽（14）的内壁开设有键槽（15）。

　　本技术涉及塑胶齿轮技术领域，具体为一种带有加强结构的塑胶齿轮，包括塑胶齿轮本体，所述塑胶齿轮本体的内部对称开设有T型槽，所述T型槽的内部固定连接有滑动杆，所述滑动杆的表面滑动连接有T型块，所述T型块的两侧均固定连接有弹簧，所述弹簧的一端与T型槽的内部两侧固定连接，所述T型块的一侧固定连接有固定筒，所述固定筒的内部固定连接有连接轴。优点在于：通过T型块配合T型槽对塑胶齿轮本体进行支撑，当在传动过程中发生振动或收到外界的力时，固定筒带动T型块在滑动杆的表面滑动，对两组弹簧进行拉伸和挤压，从而进行缓冲，避免塑胶齿轮本体收到外界的力，从而使支撑更加稳定，提高了该装置的使用寿命。
