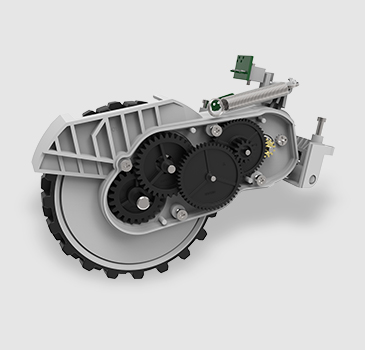

　　我以前针对三维建模讲过一句，三维模型由于修改不像两维线框那么容易，所以在建模前一定要仔细分析模型的样子，然后选择一种比较容易的建模方式。

　　首先要把外齿的平面图给画出来，对不对？在添加了很多辅助线，使用了阵列命令之后，我们得到了如下的线框结构（这里我画的是一个简化的十六齿的结构，纯属简化）：

　　删除了辅助线以后，做一下简单的裁剪，这时，内部就是一个齿轮的样子了对不对？

　　那么怎么快速的把刚才上面的那么多线段和圆弧段变成封闭对象呢？很简单，使用BO命令，打开“边界创建”对话框：

　　点击“拾取点”，并且在齿轮内部点击一下，就能够生成一条封闭的多段线，可以用这个封闭多段线进行拉伸建模了。

　　这个模型中，这个齿轮是螺旋向上的，那么我就可以确定，这个是用拉伸EXTRUDE命令中的路径（P）选项来完成的，关键是，怎么样来画这条螺旋线呢？

　　设置螺旋线的中心点，然后定义螺旋线的内外径都等于齿轮的外轮廓，然后给定齿轮的高度。

　　可以发现，螺旋线默认是画三圈的，而我们这里并不需要那么多，那么如何调整呢？对的，你们都很懂我，选中螺旋线调出属性面板：

　　圈数默认是3.0000，也就是三个整圈，那么如果我这里的螺旋度是跨3个齿，那么就直接添3/16即可（AutoCAD的输入框都是支持一些简单的计算的）

　　最后一步，拉伸EXTRUDE，使用路径选项P，选中这条螺旋线，就能创建出来了。

　　AutoCAD中自定义线型中对齐码“A”表示该线型采用两端对齐方式。所谓两端对齐，就是线型在使用时保证图形的两端都是实线，这样可以正确显示图形的长度，基本所有线型采用的都是两端对齐。如果线段的长度刚好位于虚线空白位置，就无法正常的显示了，所以小于1个单位长度都会显示为实线。

　　欧特克大视界（ID：autodeskvision）授权发布，作者：柴立峰，欧特克软件（中国）有限公司，原文：点击查看
