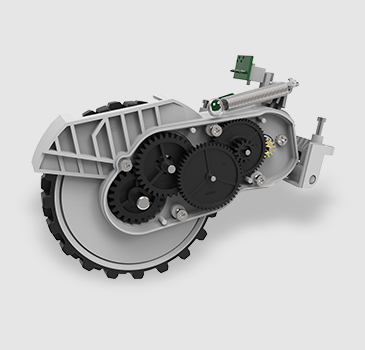

　　『转贴』精密塑胶齿轮模具设计 齿轮模具设计 一、型腔设计 塑料齿轮模具的型腔设计一向被视为模具工业的一个技术难题。究其原因主要有两点:一是塑料收缩率难以精确化:在塑料齿轮模塑法加工过程中塑料由颗粒状固体原料经高温转变为熔融的塑料液体再经冷却后成型固态塑料齿轮产品。这一过程中塑料的收缩率是一个范围值难以精确的确定塑料的收缩率数值;二是模具型腔的非线性收缩计算:对于渐开线小模数塑料齿轮模具而言模具型腔实际上是一个假想的齿轮。这个假想齿轮既不同于变位齿轮又不同于内齿轮。这个假想齿轮在收缩后就变成了我们想要的塑料齿轮。该假想齿轮在其渐开线齿形上的收缩不同于一般塑料件的各向等比例收缩。在齿轮平面上x与 y 方向的收缩量不等即为非线 所示。正是这种非线性收缩导致渐开线塑料齿轮模具型腔的设计难度大大增加。 图 6 塑料齿轮轮齿理论齿廓与模具型腔齿廓对比 图 7 齿轮模具型腔 面对这一技术难题采用一般塑料件的各向等比例收缩方法设计模具型腔是难以收到良好的效果的。根据我公司多年的实践检验在精确估算塑料收缩率的基础上我们推荐采用变模数法进行齿轮模具型腔的理论设计然后通过齿形修正来保证模具型腔的精确合理。变模数法认为:齿轮在各加工过程中基圆直径、分度圆直径、齿顶圆直径和齿根圆直径都一样都是按照一定比例增大或减小的与简单的套筒类零件的径向尺寸变化规律一致。对齿轮分度圆而言由公式 d=mz 可知它只与模数 m 和齿数 z 有关。对于一个具体的齿轮由于它的齿数是一定的因此在加工过程中分度圆直径的变化可以认为是模数在变化。这一规律说明:塑料齿轮模具型腔所包容的空间是一个齿数与压力角不变模数为的假想齿轮它的沟槽为型腔的齿形。对这个假想齿轮的模数可以采用等比例方法的方法进行计算其公式为:m=(1+ %)m。式中m为模具型腔齿形的模数;m 为设计齿轮的理论模数; %为塑料的收缩率。用模数 m代入相
