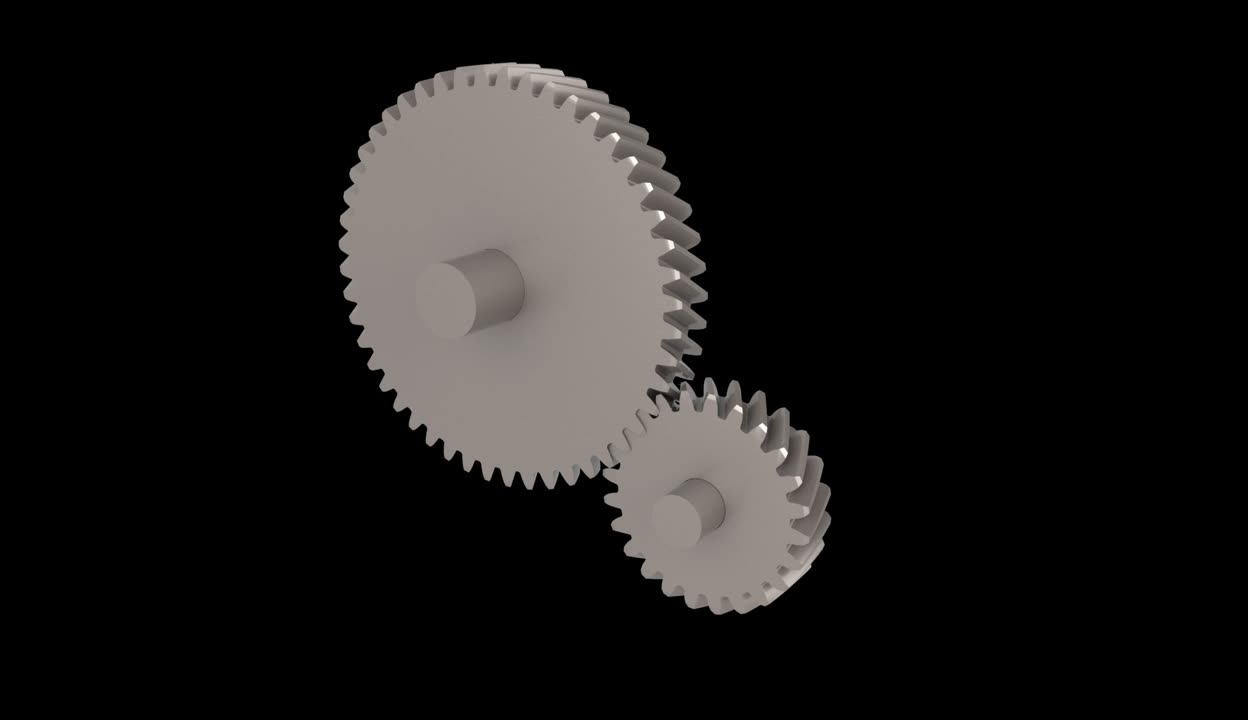

　　【正文】 . . . . Pro/E中斜齿轮的创建与运动仿真一、斜齿轮的建模分析 建模分析（如图11所示）： （1）输入参数、关系式，创建齿轮基本圆 （2）创建渐开线）创建扫描混合截面 （5）创建第一个轮齿 （6）阵列轮齿图11渐开线斜齿圆柱齿轮建模分析二、斜齿轮的建模过程 1．输入基本参数和关系式 （1）单击，选择“零件”，在新建对话框中输入文件名“hecial_gear”,然后单击； （2)在主菜单上单击 “工具”→ “参数”，系统弹出“参数”对线参数”对线）在“参数”对话框内单击按钮，可以看到“参数”对话框增加了一行，依次输入新参数的名称、值、和说明等。需要输入的参数如表32所示；名称值说明名称值说明Mn6法面模数HA___齿顶高Z34齿数HF___齿根高ALPHA20压力角X0变位系数BETA16螺旋角D___分度圆直径B50齿轮宽度DB___基圆直径HAX齿顶高系数DA___齿顶圆直径CX顶系系数DF___齿根圆直径表21创建齿轮参数 注意：表21中未填的参数值，表示是由系统通过关系式将自动生成的尺寸，用户无需指定。完成后的参数对线“参数”对线）在主菜单上依次单击 “工具”→ “关系”，系统弹出“关系”对线）在“关系”对话框内输入齿轮的分度圆直径关系、基圆直径关系、齿根圆直径关系和齿顶圆直径关系。由这些关系式，系统便会自动生成表32所示的未指定参数的值。输入的关系式如下： /*齿轮基本关系式（可不用输入，只做解释用） ha=(hax+x)*mn hf=(hax+cxx)*mn d=mn*z/cos(beta) da=d+2*ha db=d*cos(alpha) df=d2*hf 完成后的“关系”对线 “关系”对线）在工具栏内单击按钮，系统弹出“草绘”对线）选择“FRONT”面作为草绘平面，选取“RIGHT”面作为参考平面，参考方向为向“右”，如图24所示。单击【草绘】进入草绘环境；图24 “草绘”对线）在绘图区以系统提供的原点为圆心，绘制四个任意大小的圆，并且标注圆的直径尺寸，如图25所示。在工具栏内单击按钮，完成草图的绘制；图25绘制二维草图 （4）用关系式驱动圆的大小。在模型中右键单击刚刚创建的草图，在弹出的快捷菜单中单击选取“编辑”； （5）在主菜单上依次单击 “工具”→ “关系”，系统弹出关系对线）在“关系”对话框中输入尺寸关系如下： /*齿轮基本圆关系式 sD0=da sD1=db sD2=df sD3=d 其中D0、DDD3为圆的直径尺寸代号，注意尺寸代号视具体情况会有所不同。da、db、df、d为用户自定义的参数，即为齿顶圆直径、基圆直径、齿根圆直径、分度圆直径。通过该关系式创建的圆即为分度圆； 图26 “关系”对线．创建渐开线）依次在主菜单上单击 “插入”→ “模型基准”→ “曲线”，或者在工具栏上单击按钮，系统弹出“曲线选项”菜单管理器，如图27所示；图27“曲线）在“曲线选项”菜单管理器上依次单击 “从方程”→ “完成”，弹出“得到坐标系”菜单管理器，如图28所示；图28“得到坐标系”菜单管理器（3）在绘图区单击选取系统坐标系为曲线的坐标系，弹出“设置坐标类型”菜单管理器，如图29所示；图29 “设置坐标系类型”菜单管理器（4）在“设置坐标类型”菜单管理器中单击 “笛卡尔”，系统弹出一个记事本窗口；（5）在弹出的记事本窗口中输入曲线的方程，如下： ang=90*t r=db/2 s=pi*r*t/2 xc=r*cos(ang) yc=r*sin(ang) x=xc+s*sin(ang) y=ycs*cos(ang) z=0 （6）保存数据，退出记事本，完成后的曲线．镜像渐开线）在工具栏内单击按钮，或者依次在主菜单上单击 “插入”→ “模
